電纜符號不同的含義以及對應的解釋

電纜符號不同的含義以及對應的解釋

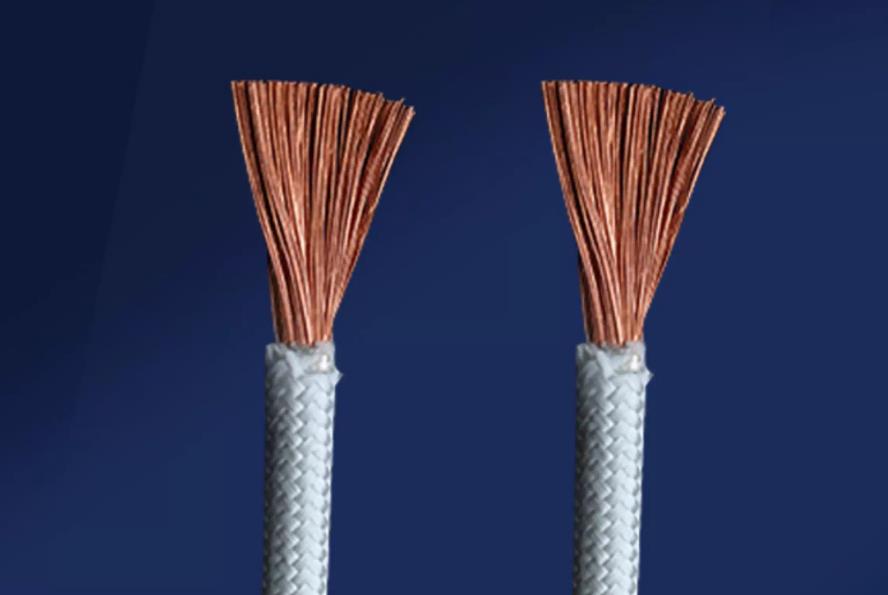

1.通用電纜符號解答：

R－連接用軟電纜（電線），軟結構。

V－絕緣聚氯乙烯（聚氯乙烯絕緣或聚氯乙烯護套）

B－平型（扁形）

S－雙絞型。

A－鍍錫或鍍銀

F－耐高溫

P－編織屏蔽

P2－銅帶屏蔽

P22－鋼帶鎧裝

Y—預制型

ZR—阻燃型

NH—耐火型

WDZ—無鹵低煙阻燃型

WDN—無鹵低煙耐火型

2：通用各種字母代表的含義：

A:(聚)胺(脂),安(裝),鋁塑料護套(Alpeth)

B:扁,半,編(織),泵,布,(聚)苯(乙烯),

3、電纜常識：

電纜通常分為電力電纜和控制電纜兩種。

電纜通用符號表示的含義：

〔1〕ZR－阻燃，NH－耐火，ZA(IA)－本安

〔2〕用途K－控制電纜P－信號電纜DJ－計算機電纜

〔3〕絕緣層V－聚氯乙烯Y－聚乙烯YJ－交聯聚乙烯

〔4〕導體。T－銅芯缺省表示，L－鋁芯。

〔5〕內護層(護套)V－聚氯乙烯Y－聚乙烯Q－鉛包L－鋁包H－橡膠HF－非燃性橡膠LW－皺紋鋁套F－氯丁膠N－丁晴橡皮護套
