這些符號都是電線的一些型號，B系列歸類屬于布電線，所以開頭用B，電壓：300/500V電線按用途分為電磁線和通用絕緣電線。絕緣電線又稱為布電線。

絕緣電線（布電線）是指包覆絕緣層的電線，包括各種連接線、安裝線。

V就是PVC聚氯乙烯，也就是（塑料）

L就是鋁芯的代碼

T就是銅芯的代碼（一般省略不寫）

R就是(軟)的意思，要做到軟，就是增加導體根數

BV銅芯聚氯乙烯絕緣電線

BLV鋁芯聚氯乙烯絕緣電線

BVR銅芯聚氯乙烯絕緣軟電線

以上電線結構：導體+絕緣

拿2.5mm2為例：

BV是1根直徑1.78mm和7根0.68兩種

BLV是1根直徑1.78mm

BVR是19根直徑0.41mm

RV銅芯聚氯乙烯絕緣連接軟電線

它比BVR更軟，還是2.5是49根0.25mm銅絲

RVV銅芯聚氯乙烯絕緣聚氯乙烯護套連接軟電線

比RV多了一層塑料護套

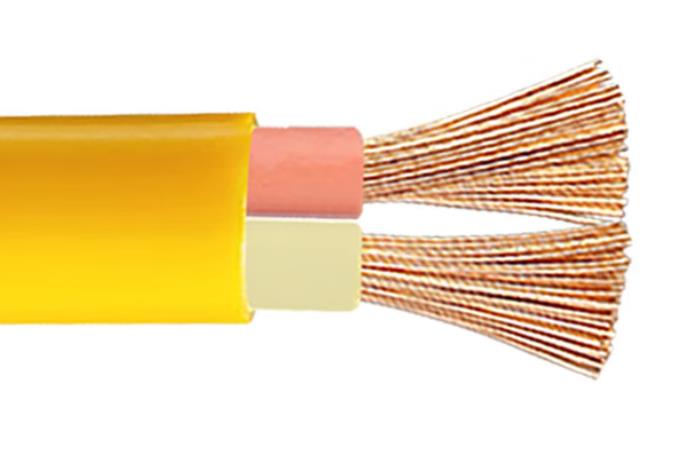

另外：我們最常用的“護套線”

BVVB銅芯聚氯乙烯絕緣聚氯乙烯護套扁型電纜,就是2根BV線，在+一層白色的護套。
